W3001 Терморегулятор цифровий для обігріву та охолодження

Опис W3001 Терморегулятор цифровий для обігріву та охолодження

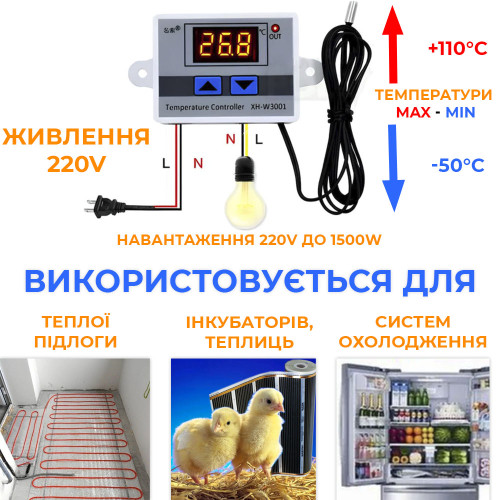

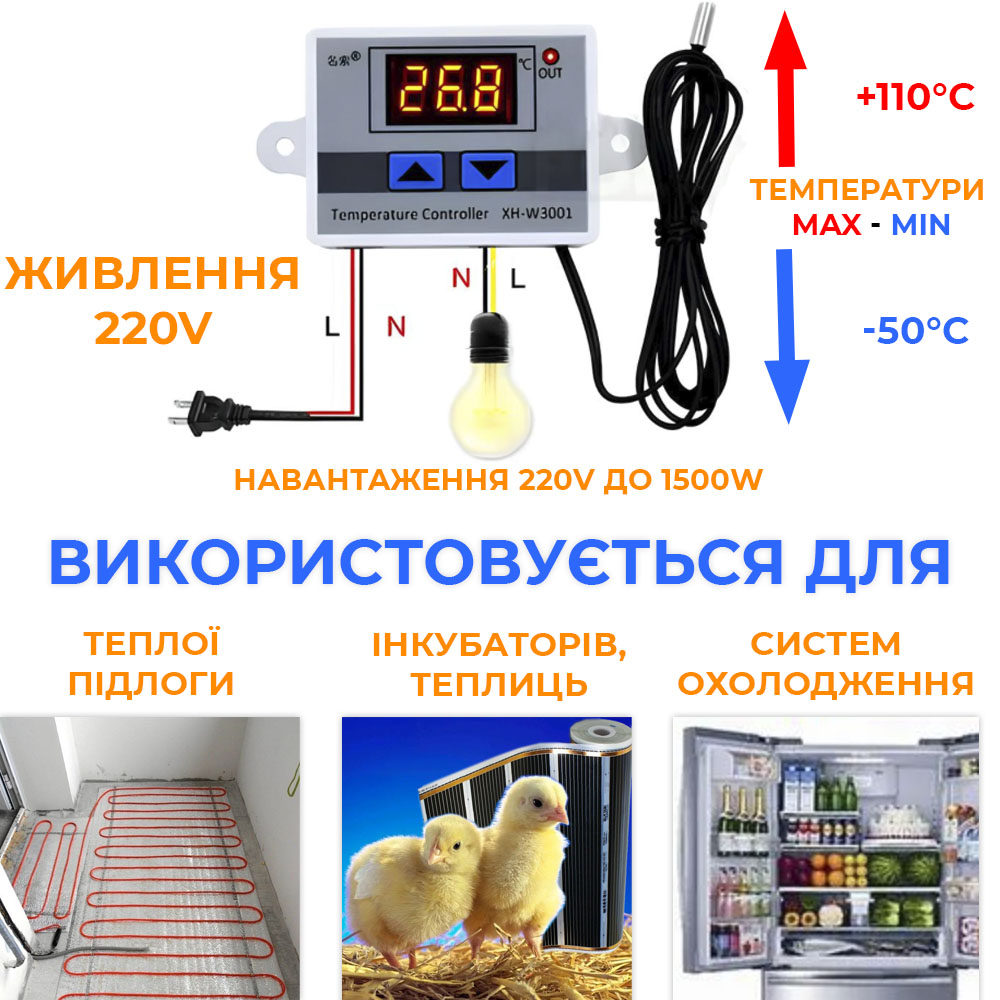

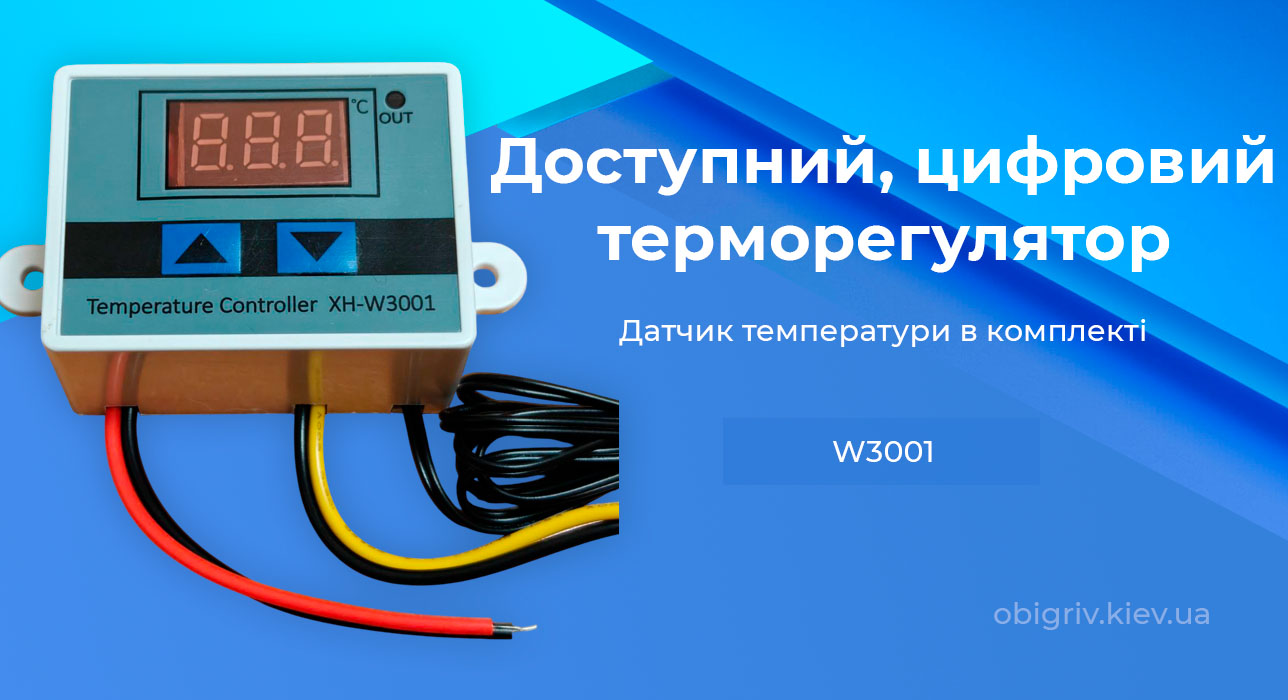

Терморегулятор кімнатний, цифровий W3001 призначений для регулювання температури (підтримки заданої температури) у приміщеннях, обладнаних кабельними та інфрачервоними системами опалення "тепла підлога" або системами охолодження, з використанням виносного датчика температури на проводі (10кОм).

Терморегулятор призначений для нависного монтажу, з боків приладу є спеціальні "вушка" для кріплення. Рекомендований для встановлення з будь-якими системами електричного обігріву (резистивні кабелі та мати ІЧ плівка) потужністю не більше 1200 Вт (пікове навантаження до 1500 Вт).

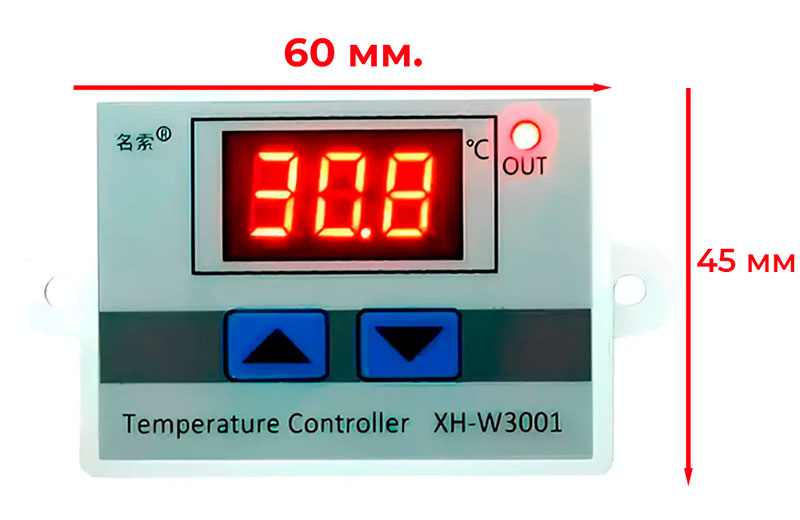

Габаритні монтажні розміри

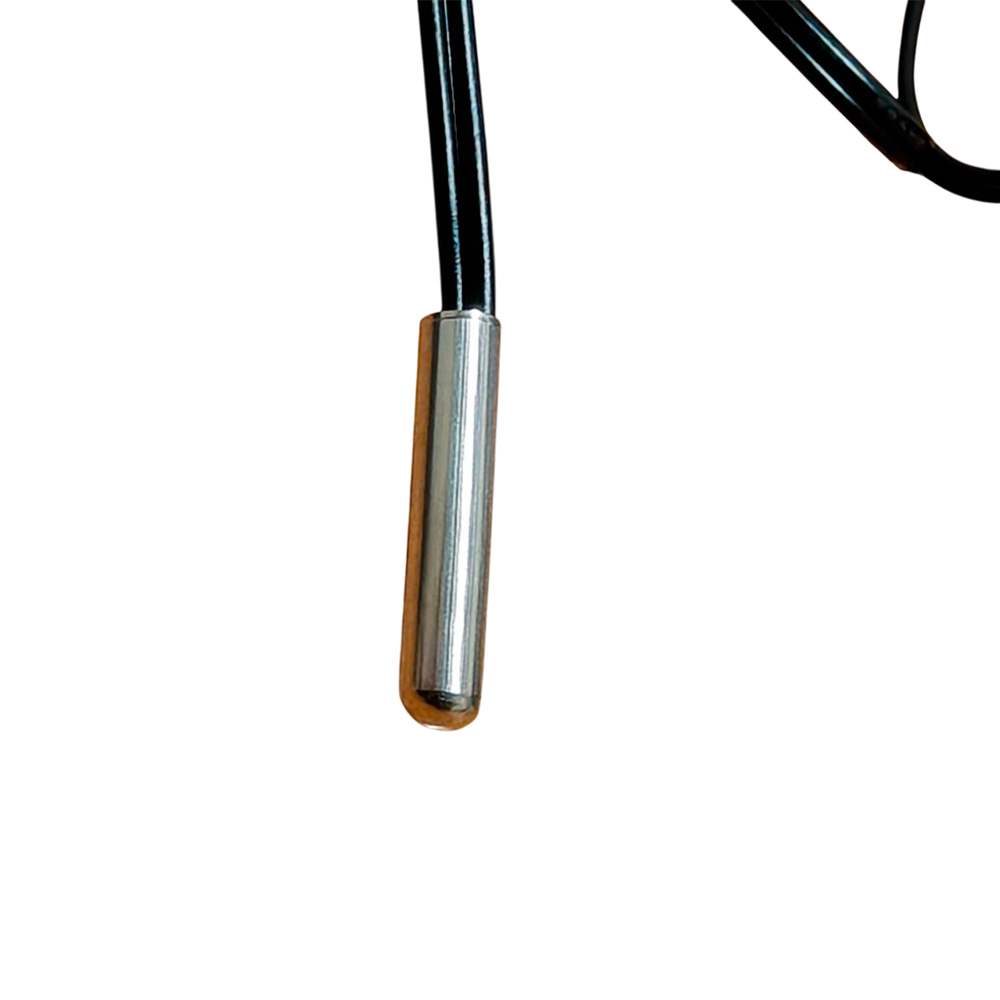

МОНТАЖ ЗОВНІШНЬОГО ДАТЧИКА ТЕМПЕРАТУРИ

Для коректної роботи системи теплої підлоги, помістить корпус зовнішнього термодатчика під підлогу у верхньому слою бетонного шару (плиткового клею), при використанні кабельної теплої підлоги, сурово по середені між витками нагрівального кабелю, так щоб провід датчика не перетинав нагрівальний кабель.

Рекомендується термодатчик розміщувати у гофротрубі, щоб була можливість, при потребі, його витягнути та замінити. Кабель датчика можна подовжити до 50м. аналогічним по товщині і структури проводом.

Несправність датчика

На термостаті загориться зелене світло, коли зовнішній датчик від'єднано або виникла його несправність.

Рекомендоване місце встановлення терморегулятора

Термостат опалення повинен бути встановлений на стіні де зручно ним керувати, і в зоні де потрібно вимірювати температуру приміщення. Попередження: на місце монтажу не повинно впливати інші джерела тепла (наприклад, сонячне світло), потік повітря через відкриті двері та вікна або температура зовнішньої прохолодної стіни.

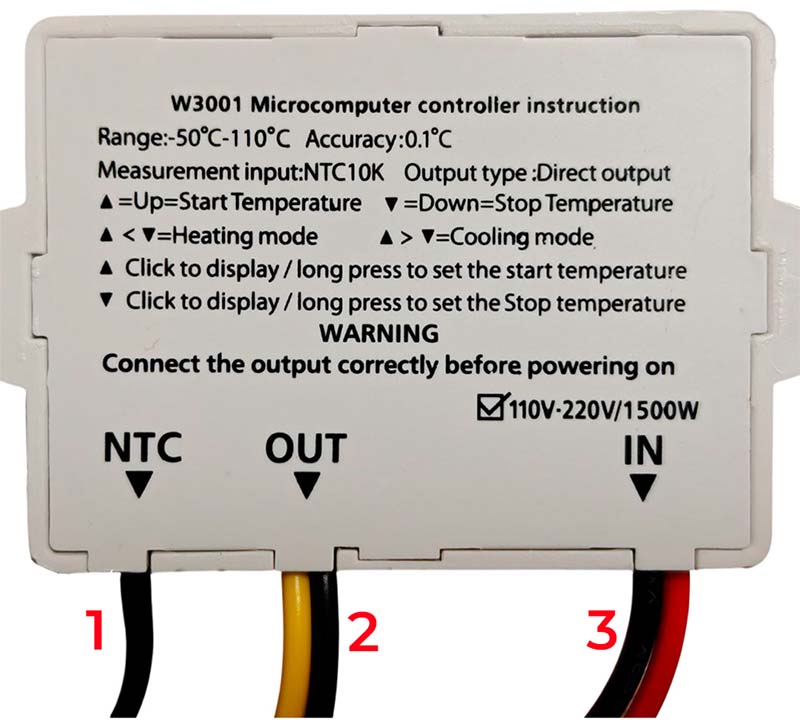

Схема підключення терморегулятору W3001

1. Датчик температури
2. Тепла підлога
3. Вхідна напруга 220В

РЕКОМЕНДОВАНЕ ПОСТІЙНЕ НАВАНТАЖЕННЯ НЕ БІЛЬШЕ 1200 Вт.
