Terneo RK Терморегулятор цифровий для котлів

Опис Terneo RK Терморегулятор цифровий для котлів

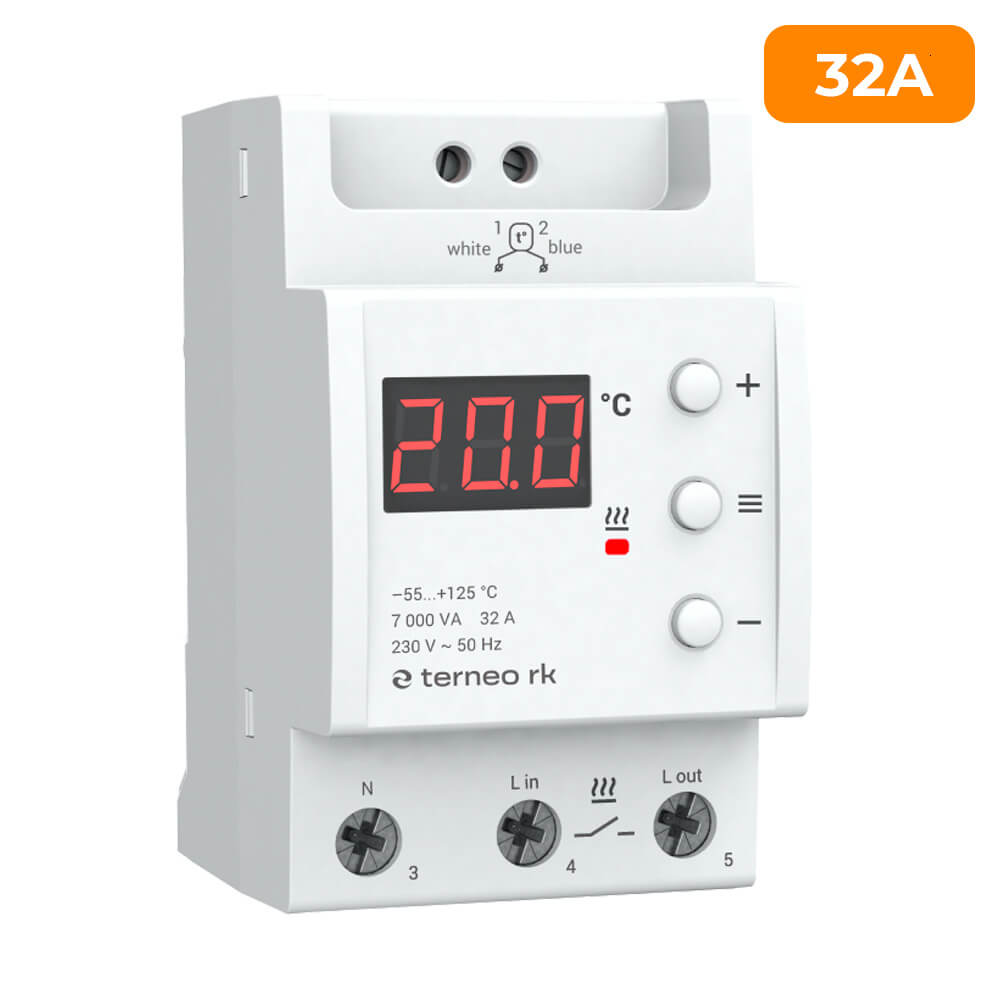

Терморегулятор terneo rk  - це універсальна модель терморегулятора для забезпечення стабільної роботи котлів великої потужності або модернізації старого електрокотла, а також для підтримки постійної температури в системах трубопроводів, каналізаційних систем, теплицях.

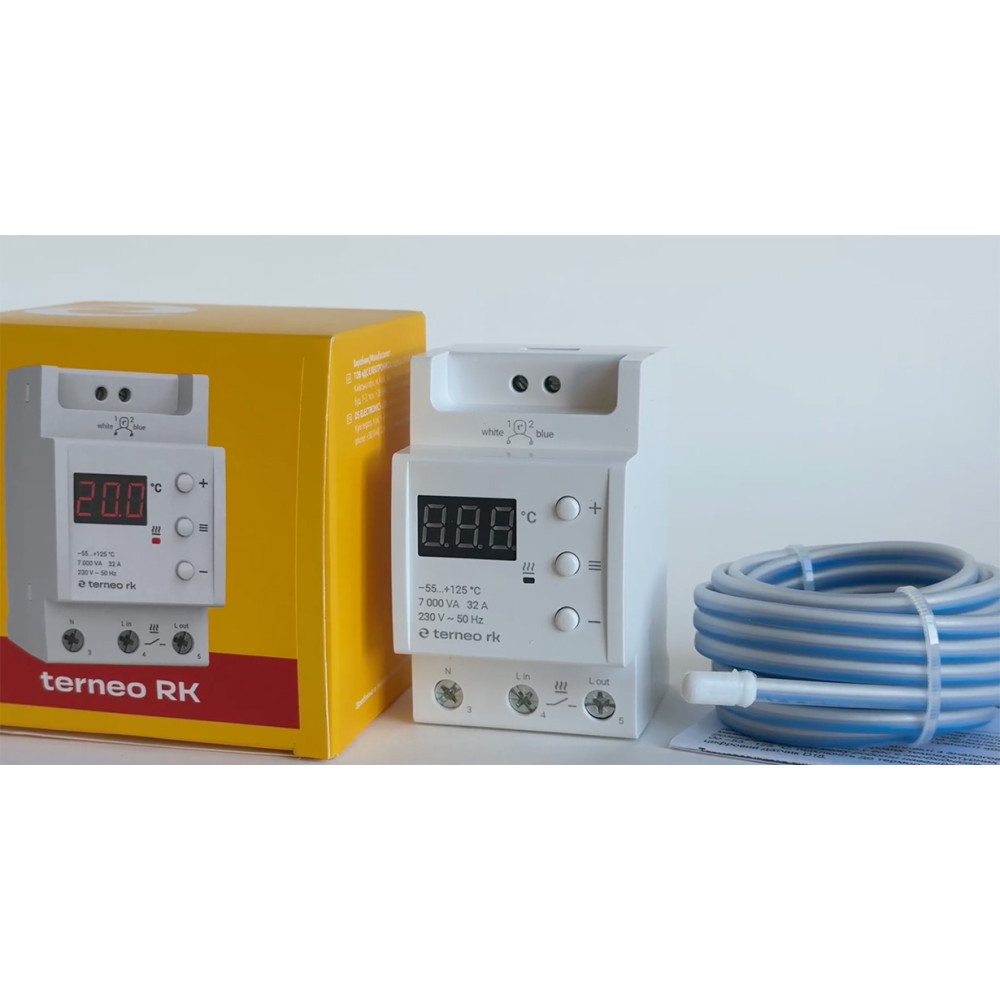

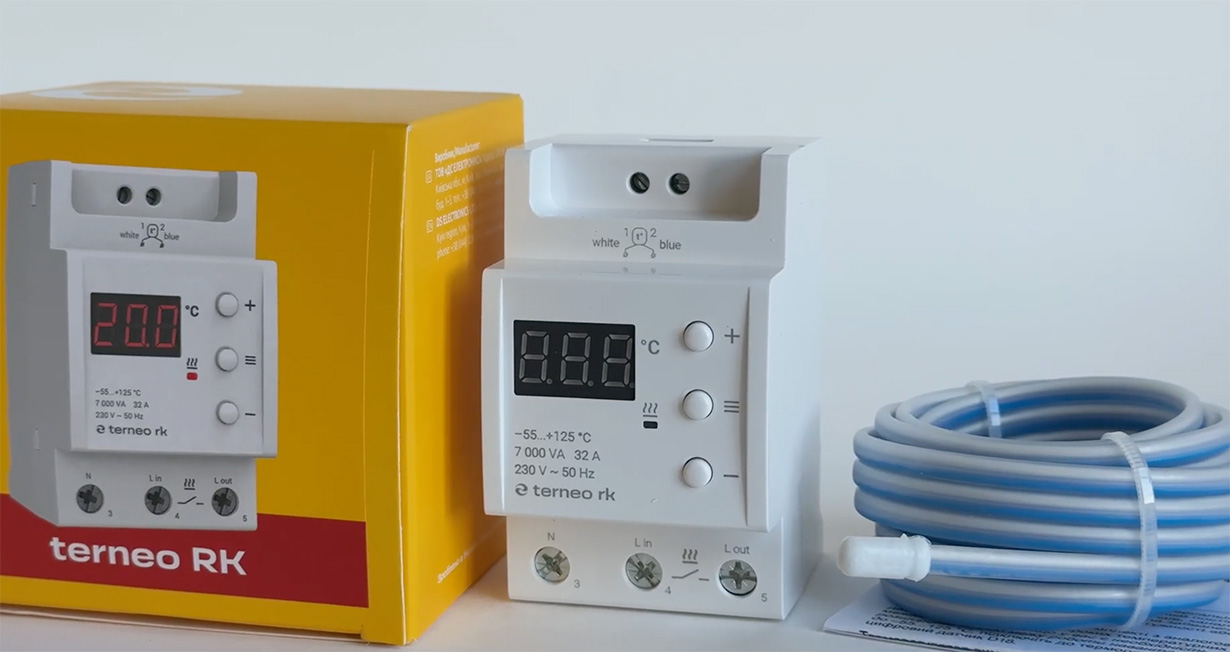

Терморегулятор terneo rk в комплекті з аналоговим датчиком R10 працює в широких температурних межах -25...125°С. Якщо у вас є необхідність розширити нижню межу роботи навантаження до -55...125°C, підключіть до терморегулятора цифровий датчик D18.  Терморегулятор вимикатиме нагрів, коли бажана температура досягнута і вмикатиме, коли вона знизиться на величину гістерезису

На цифровому екрані відображаються температура. Також він робить зручнішою навігацію по меню налаштувань. Три фізичні кнопки на корпусі мають елегантніший вигляд і служать довше.

Терморегулятор призначений для монтажу в щиток на DIN-рейку 35 мм. Рекомендований для роботи з електрокотлами, або з системами обігріву труб потужністю не більше 7000 ВА.

Установка температури обігріву

Заводський діапазон регулювання температури за замовчуванням становить -25 - +125°С.  Температура, що вказана на терморегуляторі, може незначним чином відрізнятися від фактичної температури підлоги. Температура налаштовується за допомогою двох кнопок на лицевій частині терморегулятора для котлів Terneo rk.

1. Збільшення температури

2. Кнопка підтвердження

3. Зменьшення температури
4. Індикатор роботи обігріву

Терморегулятор призначений для установлення все- редині приміщень. Виключіть ризик потрапляння вологи та рідини в місці встановлення. Температура навколишнього середовища під час монтажу повинна бути в межах -5..+45°С. Терморегулятор встановлюється на висоті в межах 0,4..1,7 м від рівня підлоги. Терморегулятор монтується у спеціальну шафу, яка дозволяє здійснювати зручний монтаж та експлуата- цію.

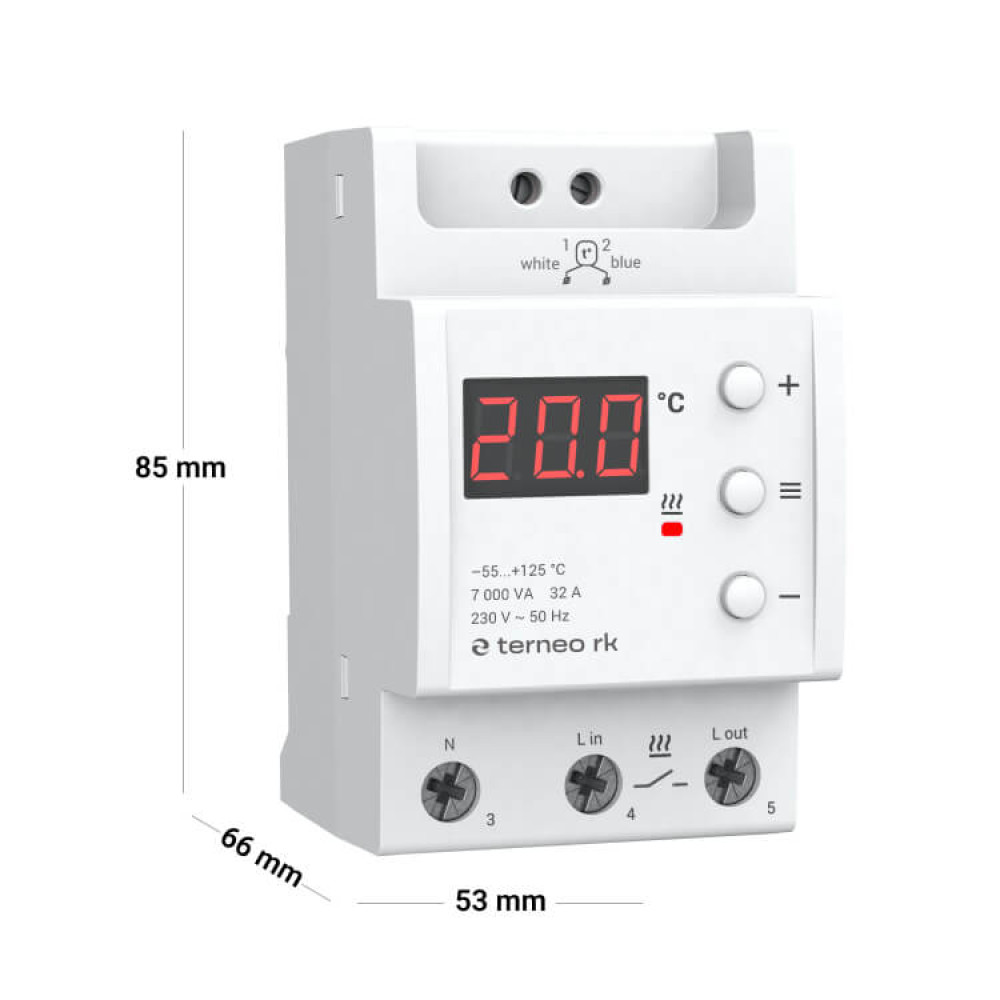

Шафа повинна бути обладнана стандартною монтажною рейкою шириною 35 мм (DIN-рейка). В ширину займає три стандартних модулі по 18 мм.  Для захисту від короткого замикання та перевищен- ня потужності в ланцюзі навантаження обов'язково необхідно встановити перед терморегулятором автоматичний вимикач (АВ), який установлюється у розрив фазного проводу.

Він повинен бути розрахованим на номінальний струм навантаження. Для захисту людини від ураження електричним струмом витоку установлюється ПЗВ (пристрій захисного вимкнення). Для правильної роботи ПЗВ навантаження необхідно заземлити (підключити до захисного провідника) або, якщо мережа двопро- відна, необхідно зробити захисне занулення. Тобто навантаження підключити до нуля до ПЗВ.
