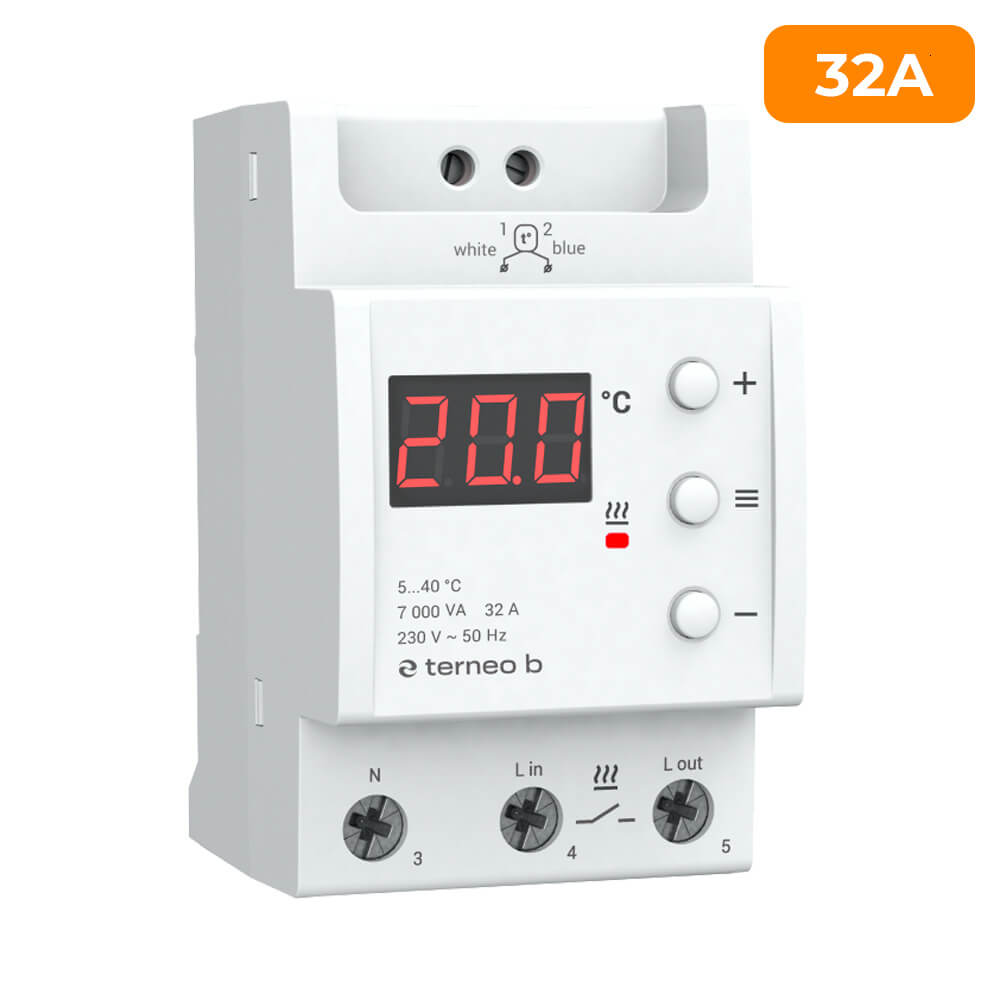

Terneo b Терморегулятор електронний для теплої підлоги

Опис Terneo b Терморегулятор електронний для теплої підлоги

Терморегулятор призначений для роботи із системами «тепла підлога» високої потужності до (7000 ВА)  на основі електричного нагрівального кабелю, нагрівальних матів, ІЧ плівки. Він здатний постійно підтримувати температуру в межах від 5 до 40 °С. Використовує дані про температуру з датчика, поміщеного в підлогу (довжина проводу датчика в комплекті (4м.). Має цифровий екран з необхідною інформацією про роботу системи обігріву.

На цифровому екрані відображаються температура. Також він робить зручнішою навігацію по меню налаштувань. Три фізичні кнопки на корпусі мають елегантніший вигляд і служать довше.

Терморегулятор призначений для монтажу в щиток на DIN-рейку 35 мм. Рекомендований для встановлення з будь-якими системами електричного обігріву (резистивні кабелі та мати ІЧ плівка) потужністю не більше 7000 Вт.

Ви можете застосовувати терморегулятор terneo b із нагрівальними кабелями більшості виробників, представлених на ринку. Пристрій також сумісний із цифровими (D18) датчиками температури.

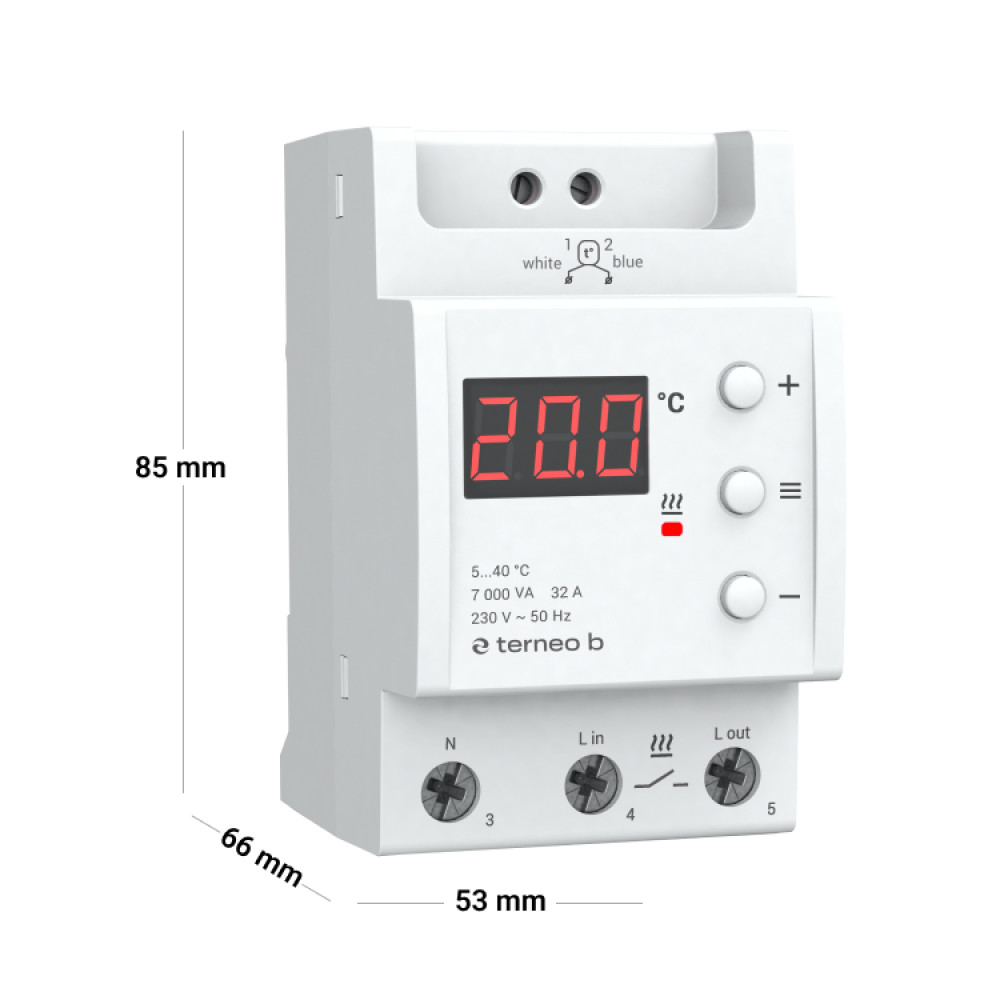

Габаритні монтажні розміри

МОНТАЖ ЗОВНІШНЬОГО ДАТЧИКА ТЕМПЕРАТУРИ

Для коректної роботи системи теплої підлоги, помістить корпус зовнішнього термодатчика під підлогу у верхньому слою бетонного шару (плиткового клею), при використанні кабельної теплої підлоги, сурово по середені між витками нагрівального кабелю, так щоб провід датчика не перетинав нагрівальний кабель.

Рекомендується термодатчик розміщувати у гофротрубі, щоб була можливість, при потребі, його витягнути та замінити. Кабель датчика можна подовжити до 50м. аналогічним по товщині і структури проводом.

Несправність датчика

На термостаті загориться зелене світло, коли зовнішній датчик від'єднано або виникла його несправність.

Установка температури обігріву

Заводський діапазон регулювання температури за замовчуванням становить +5 - +40°С.  Температура, що вказана на терморегуляторі, може незначним чином відрізнятися від фактичної температури підлоги. Температура підлоги налаштовується за допомогою двох кнопок на лицевій частині терморегулятора для теплої підлоги Terneo b.

1. Збільшення температури

2. Кнопка підтвердження

3. Зменьшення температури
4. Індикатор роботи обігріву

Умови при яких терморегулятор знімається з гарантії:

• експлуатація виробу відбувалася з перевищенням технічних паспортних даних пристрою, чи не були дотримані правила, норми та рекомендації інструкції зі встановлення та експлуатації пристрою;
• неправильним підключенням проводів у роз'єми терморегулятора;
• на будь-якій частині виробу виявлено сліди механічних пошкоджень (тріщин, деформацій, порізів тощо), або потрапляння пилу, вологи чи рідини, або потрапляння комах у середину пристрою;
• пошкодження спричинено електричною напругою або струмом, які перевищують паспортні значення, неправильним чи необережним поводженням із виробом, недотриманням інструкції зі встановлення та експлуатації, неправильним підключенням.
