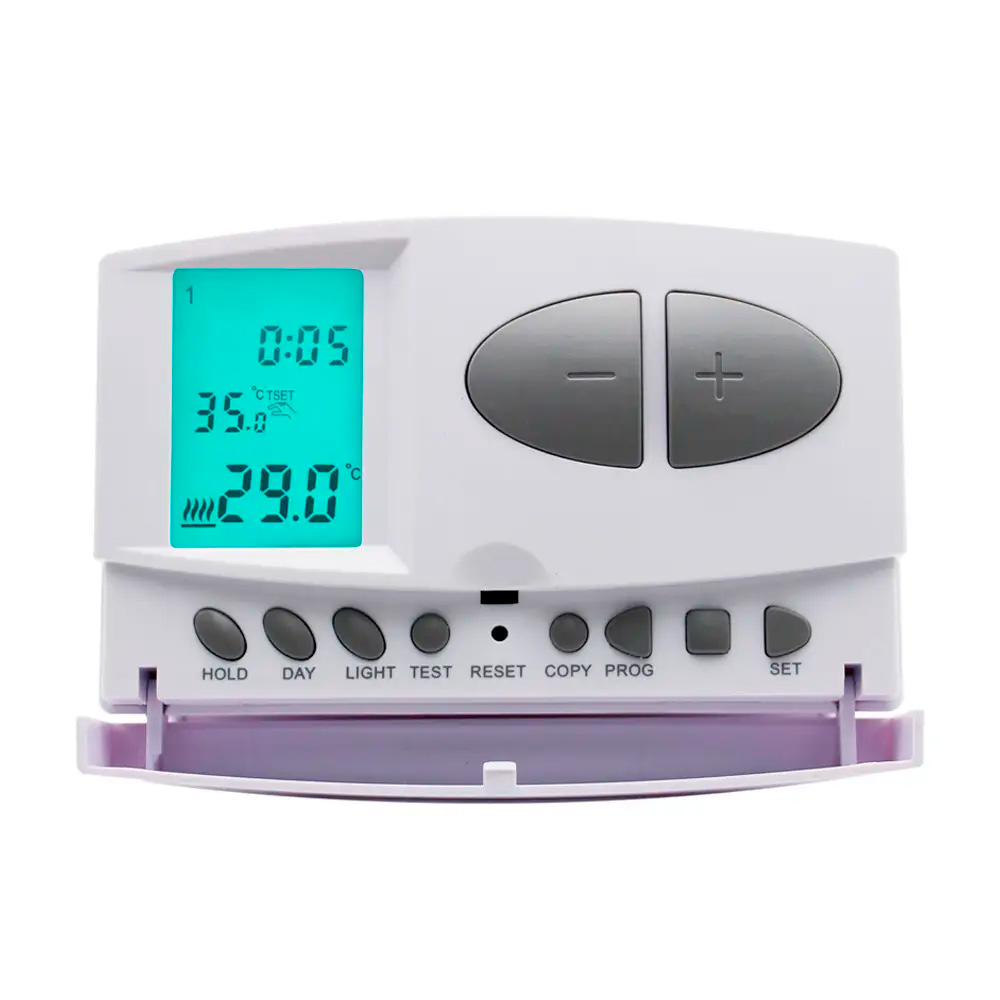

Castle Q7 Терморегулятор програмований для котлів

Опис Castle Q7 Терморегулятор програмований для котлів

Програматор опалення для котла Castle Q7 призначений для керування електричними котлами. Модель має великий інформативний дисплей, що відображає всі необхідні дані про роботу опалювальної системи. Пристрій працює від двох батарейок формату AAA та має функції програмування опалення (робота обігріву за розкладом), встановлюється кріпленням на стіну.

В корпус терморегулятору вбудовано високоточний датчик температури повітря NTC. Працює за принципом реле сухого контакту, слово сухий означає, що на кремах сухого контакту не має напруги, подається тільки дискретний сигнал на вмикання чи вимикання нагрівального приладу.

Призначення та особливості

Термостат Q7 можна використовувати для роботи з котлами опалення, або кондиціонерами. Терморегулятори Castle призначені для зчитування показників температурного датчику та автоматичного управління електричним котлом. Виробник Castle здобув репутацію надійного постачальника якісного обладнання з оптимальним співвідношенням ціни та якості.

Компанія пропонує широкий вибір терморегуляторів з різними варіантами керування. Всі пристрої виготовлені з якісних матеріалів і забезпечені дворічною гарантією.

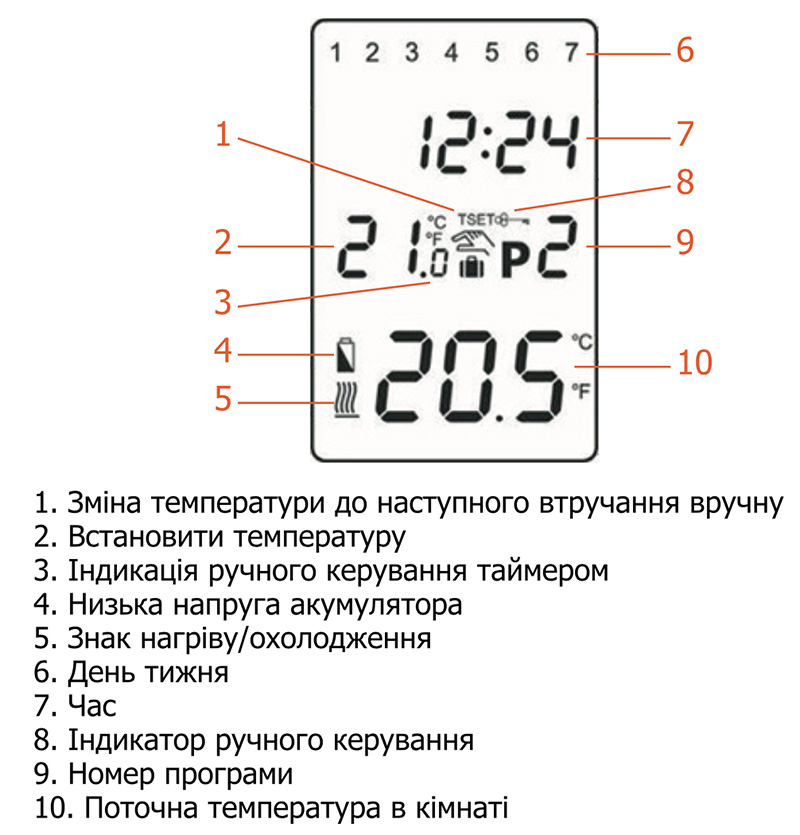

Індикація на дисплеї та управління термостатом Castle Q7

Екран пристрою відображає поточний стан роботи системи та основні параметри температури.

Режими роботи Castle Q7

1. Ручне налаштування температури – термостат підтримує постійну температуру повітря а кімнаті, встановлену користувачем.
2. Програмований режим - доба поділяється на 6 періодів, термостат працює за заданою температурою для кожного періоду часу. Ви можете налаштувати всі робочі дні однаково або кожен день окремо 5+1+1 / 1+1+1+…+1

Короткий вступ до програмування опалення

Роботу терморегулятора можливо запрограмувати на один тиждень.  Для кожного дня тижня можна вибрати шість періодів часу і на кожний період встановити свою температуру.

Заводські налаштування терморегулятора в програмному режимі наступні:

• P1 7:00 20°C
• P2 9:00 17°C
• P3 12:30 20°C
• P4 15:00 19°C
• P5 17:30 22°C
• P6 23:00 17°C

Де P1, P2… періоди роботи, температурний режим, звичайно, можна вільно змінювати за потреби власника.

Функція захисту від замерзання (коли температура в кімнаті знижується до зазначеної користувачем, можна встановити від +3 до +10 градусів, терморегулятор автоматичну увімкне опалення).

Режим роботи відпустка тимчасове зниження температури (зазначається користувачем) опалення на період коли нікого не буде в дома від 1 до 99 днів. Після закінчення періоду відпустки термостат автоматично перейде до звичайного режиму роботи.

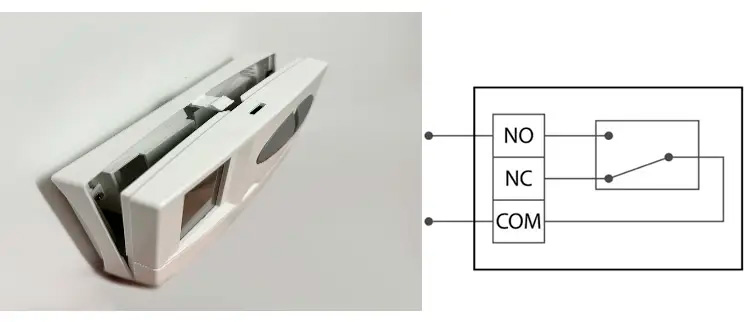

Монтаж терморегулятора для котла Q7

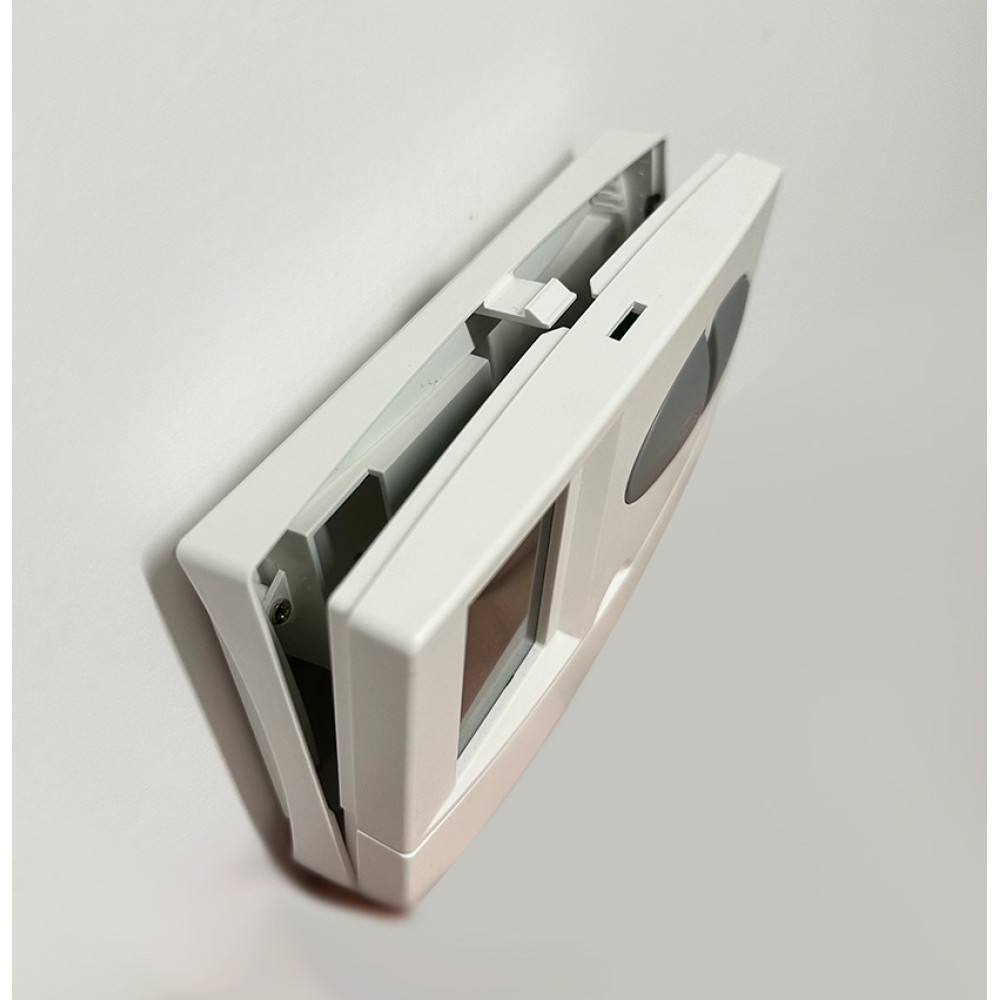

1. Зніміть передню панель, вставивши викрутку в спеціальний паз
2. Прикріпіть монтажну пластину до встановлювальної коробки

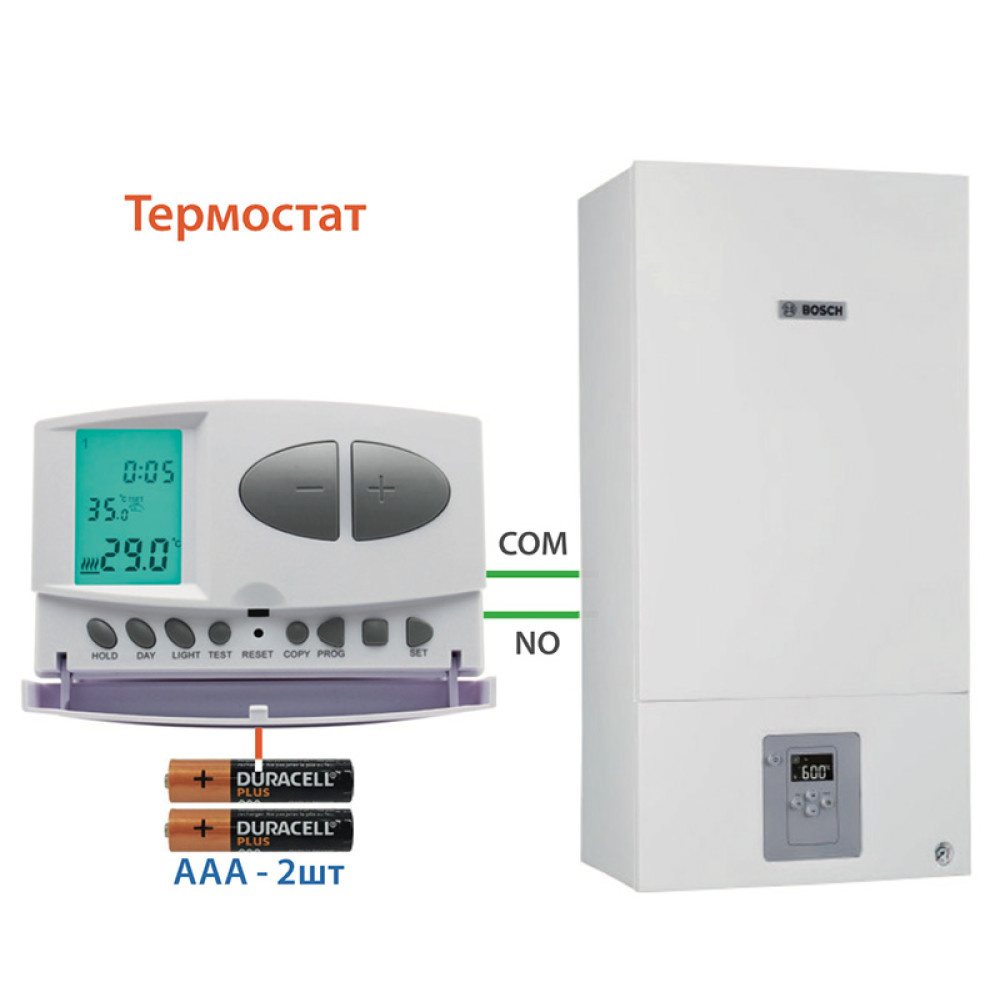

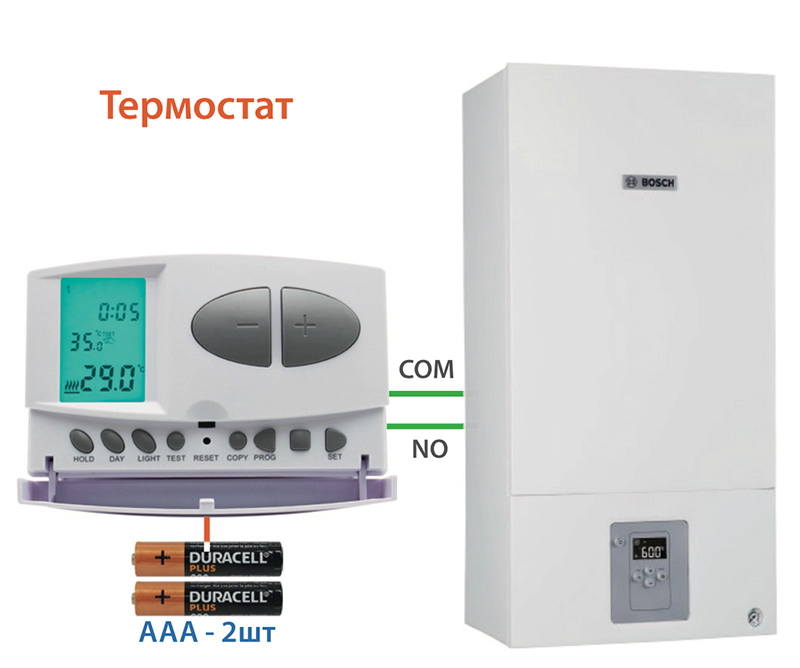

3. Виконайте електричне підключення згідно зі схемою
