Castle AC8078G Терморегулятор програмований для котлів

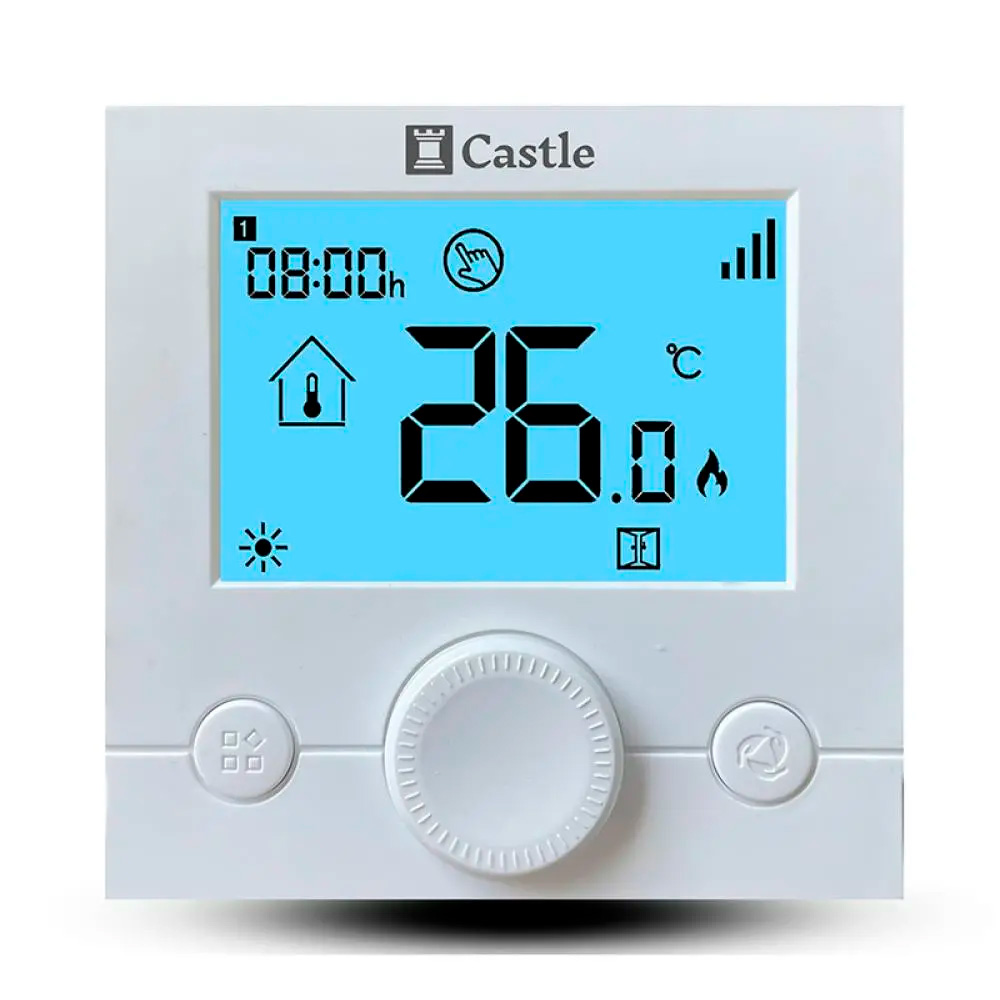

Опис Castle AC8078G Терморегулятор програмований для котлів

Програматор опалення для котла Castle AC8078G призначений для керування електричними котлами. Модель має великий інформативний дисплей, що відображає всі необхідні дані про роботу опалювальної системи. Пристрій працює від двох батарейок формату AAA та має функції програмування опалення (робота обігріву за розкладом), встановлюється кріпленням на стіну.

В корпус терморегулятору вбудовано високоточний датчик температури повітря NTC. Працює за принципом реле сухого контакту, слово сухий означає, що на кремах сухого контакту не має напруги, подається тільки дискретний сигнал на вмикання чи вимикання нагрівального приладу.

Призначення та особливості

Терморегулятори Castle призначені для зчитування показників температурного датчику та автоматичного управління електричним котлом. Виробник Castle здобув репутацію надійного постачальника якісного обладнання з оптимальним співвідношенням ціни та якості.

Компанія пропонує широкий вибір терморегуляторів з різними варіантами керування. Всі пристрої виготовлені з якісних матеріалів і забезпечені дворічною гарантією.

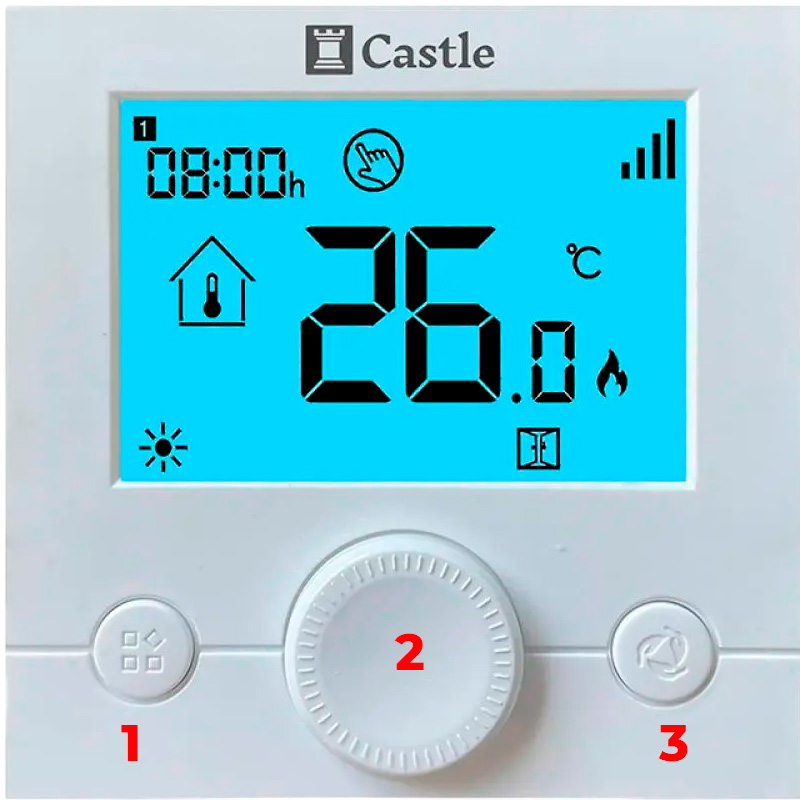

Індикація на дисплеї та управління термостатом Castle AC8078G

Екран пристрою відображає поточний стан роботи системи та основні параметри температури.

1. Кнопка налаштування програмованого режиму
2. Кнопка вибору температури та параметрів (натискання нижньої частини кнопки вмикає та вимикає термостат)
3. Зміна режиму роботи (ручний, програмний, відпустка)

Режими роботи Castle AC8078G

1. Ручне налаштування температури – термостат підтримує постійну температуру повітря а кімнаті, встановлену користувачем.
2. Програмований режим - доба поділяється на 4 періоди, термостат працює за заданою температурою для кожного періоду часу. Ви можете налаштувати всі робочі дні однаково або кожен день окремо 5+1+1 / 1+1+1+…+1

Короткий вступ до налаштування програмованого режиму опалення

Роботу терморегулятора можливо запрограмувати на один тиждень.  Для кожного дня тижня можна вибрати шість періодів часу і на кожний період встановити свою температуру.

Заводські налаштування терморегулятора в програмному режимі наступні:

• P1 7:00 22°C
• P2 8:30 19°C
• P3 17:00 22°C
• P4 22:00 19°C

Де P1, P2… періоди роботи, температурний режим, звичайно, можна вільно змінювати за потреби власника.

Функція захисту від замерзання (коли температура в кімнаті знижується до зазначеної користувачем, можна встановити від +3 до +10 градусів, терморегулятор автоматично увімкне опалення).

Функція відкритого вікна (терморегулятор автоматично припиняє обігрів якщо виявить різке зниження температури в кімнаті, зазвичай це відбувається коли вікно чи двері відкриті, термостат повернеться до звичайного режиму роботи через 30 хв. після спрацювання функції відкритого вікна.

Монтаж терморегулятора AC8078G

1. Зніміть передню панель, вставивши викрутку в спеціальний паз
2. Прикріпіть монтажну пластину до встановлювальної коробки

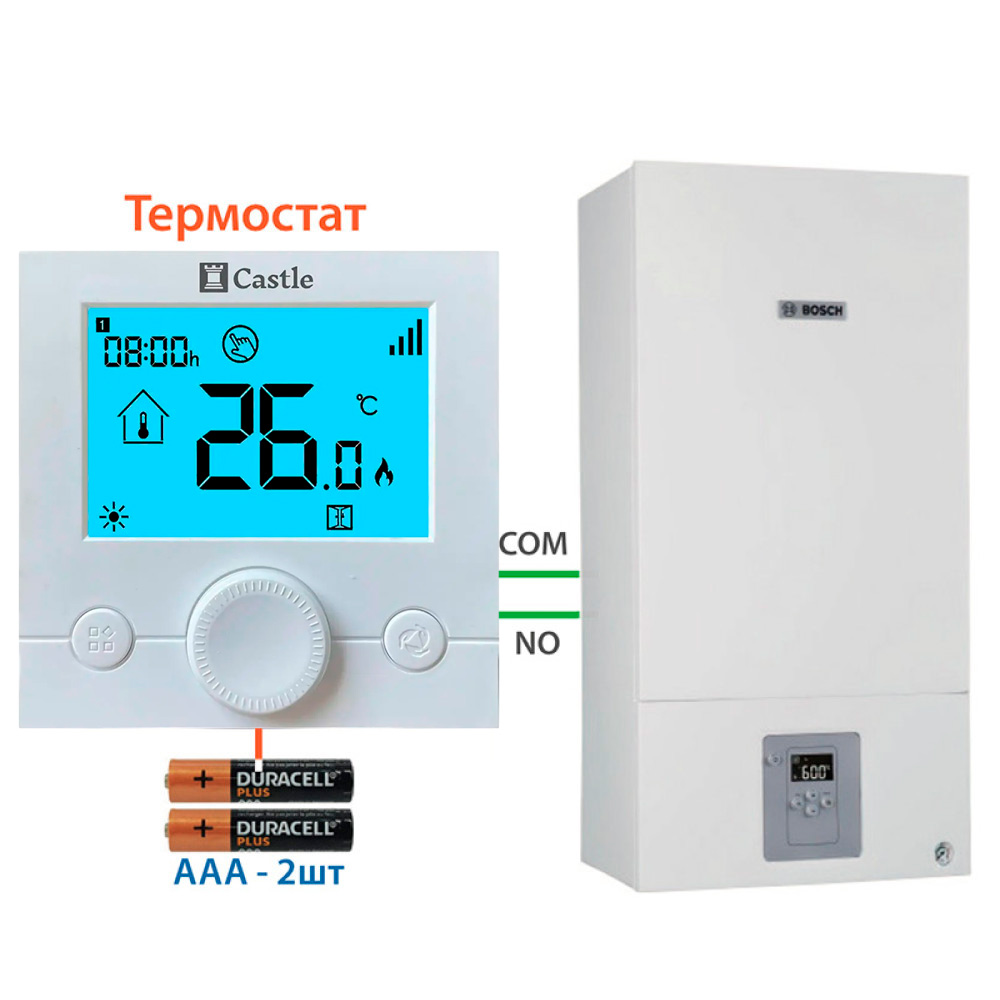

3. Виконайте електричне підключення згідно зі схемою
