AC819G Терморегулятор програмований для котлів

Опис AC819G Терморегулятор програмований для котлів

Програматор опалення для котла Castle AC819G призначений для керування електричними та газовими котлами. Модель має великий інформативний дисплей, що відображає всі необхідні дані про роботу опалювальної системи. Пристрій працює від мережі 220В та має функції програмування опалення (робота обігріву за розкладом), встановлюється в стандартний підрозетник.

В корпус терморегулятору вбудовано високоточний датчик температури повітря NTC. Працює за принципом реле сухого контакту, слово сухий означає, що на кремах сухого контакту не має напруги, подається тільки дискретний сигнал на вмикання чи вимикання нагрівального приладу. В версії з WI-FI є можливість віддаленого керування зі смартфону та інтеграції терморегулятору в систему розумного будинку.

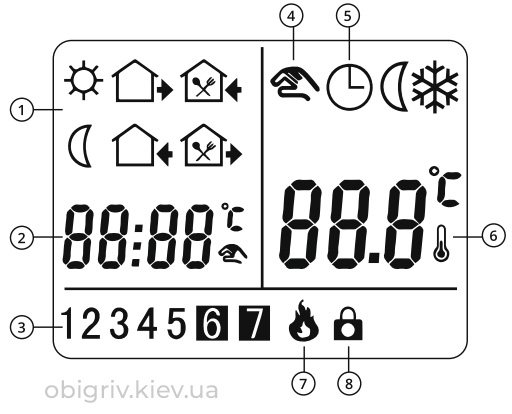

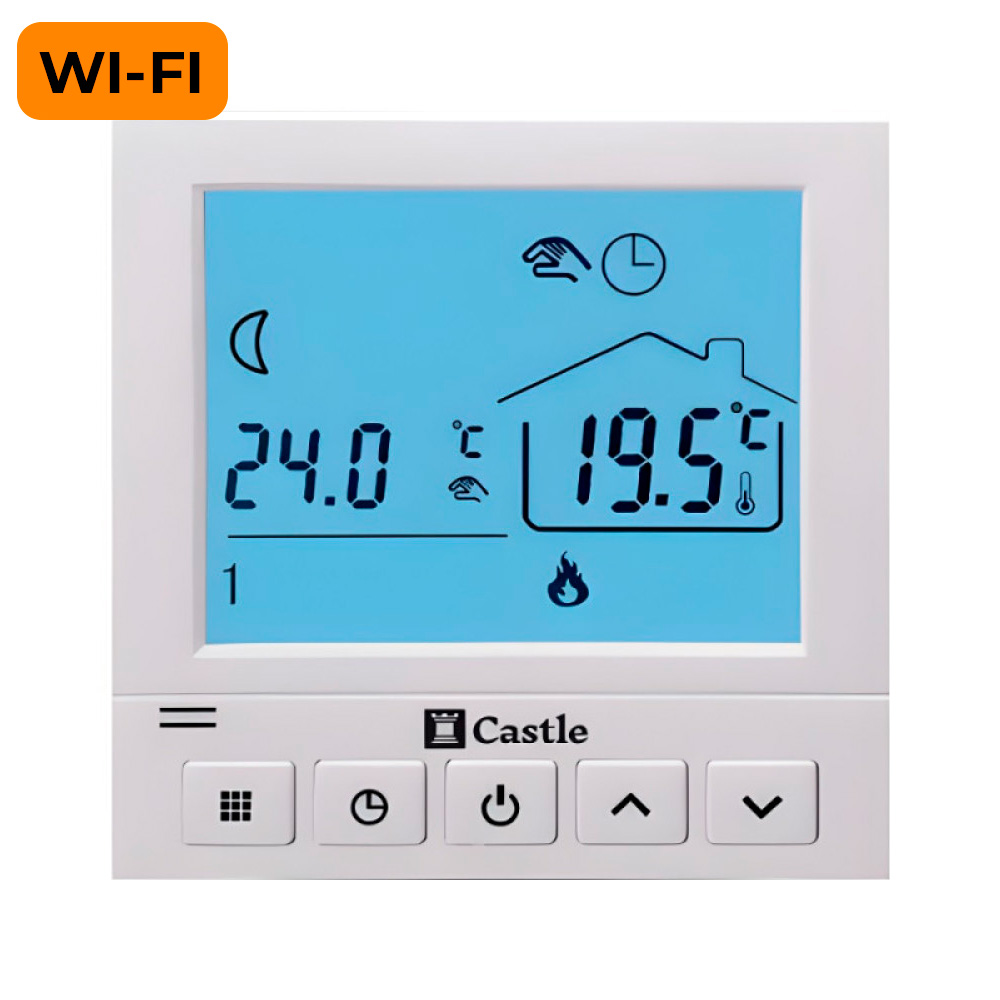

Символи та позначення на дисплеї термостату AC819G

1. Програмований період
2. Встановлення температури
3. День тижня
4. Ручний режим
5. Програмований режим
6. Кімнатна температура
7. Обігрів
8. Блокування

Функції терморегулятору (режими роботи пристрою)

Ручний режим - керування пристроєм вручну.

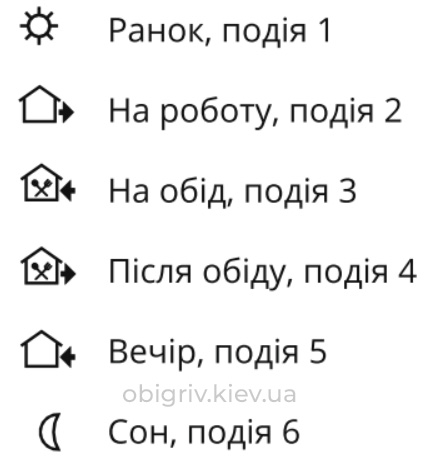

Програмований режим - може працювати автоматично (по розкладу) за заданим часом та температурою (з шістьма різними періодами часу на добу та відповідною температурою для кожного з них) див. нижче:

Одноразова зміна температури обігріву для поточного періоду доби - натисніть одночасно кнопки вгору (4) та вниз (5). Режим програмування короткочасно зміниться на цей ручний режим. Поточний період доби знаходиться під контролем ручного режиму, і він автоматично повернеться до режиму програмування (робота за розкладом), коли настане час наступного періоду доби.

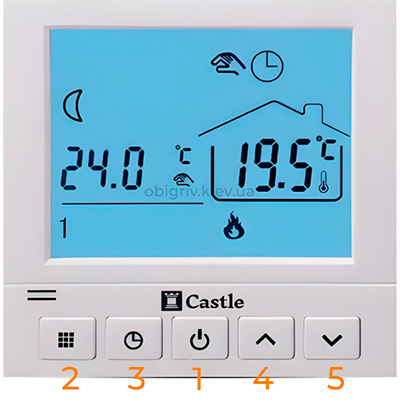

Функції кнопок термостату AC819G

• 1 Увімкнення/вимкнення пристрою
• 2 Режими - для зміни ручного режиму або режиму програмування.
• 3 Час - натисніть цю кнопку протягом короткого часу,  щоб змінити налаштування часу. Налаштування хвилин - налаштування годинника - встановлен- ня дня тижня. Натисніть, щоб перейти до наступного кроку, та для параметра вгору і вниз. Щоб завершити та зберегти налаштування, зачекайте 10 секунд.
• 4 Вгору для збільшення пов'язаних параметрів або налаштування робочого режиму.
• 5 Вниз, зменшіть відповідні параметри або налаштуйте режим роботи.

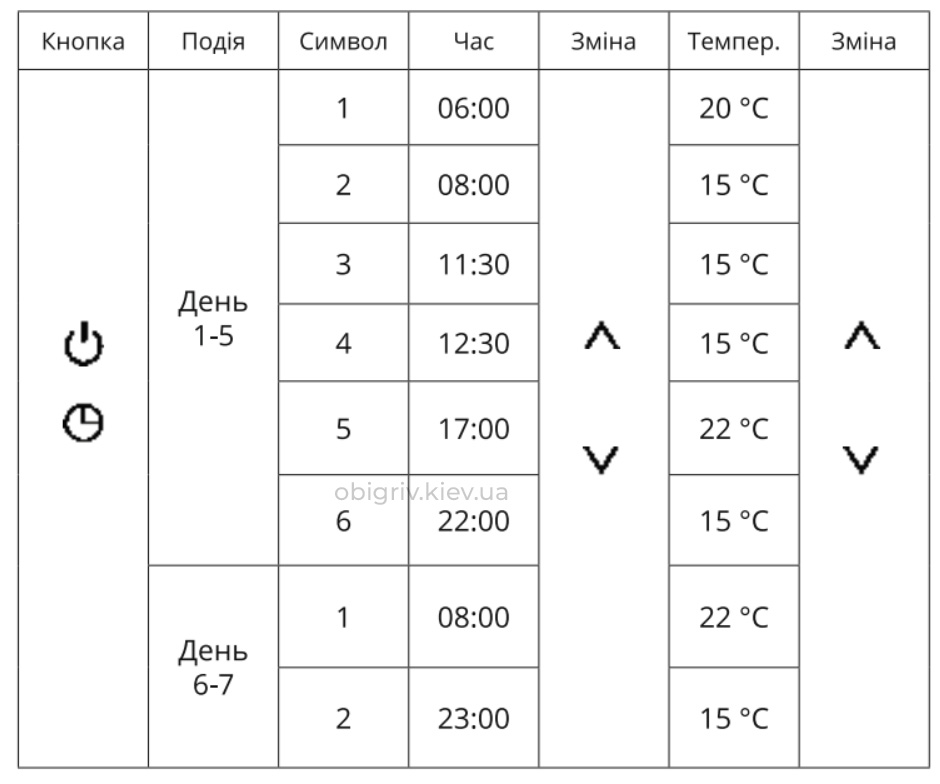

Увімкнувши живлення, натисніть і утримуйте протягом 5 секунд кнопки час (3) та живлення (1), щоб перейти в режим щотижневого програмування та встановити наступне: встановлення часу першого-шостого періоду з понеділка по п'ятницю в робочі дні, та окремо налаштовуються вихідні дні субота на неділя. Кожен крок триває 1 хвилину і записуватиметься протягом 10 секунд.

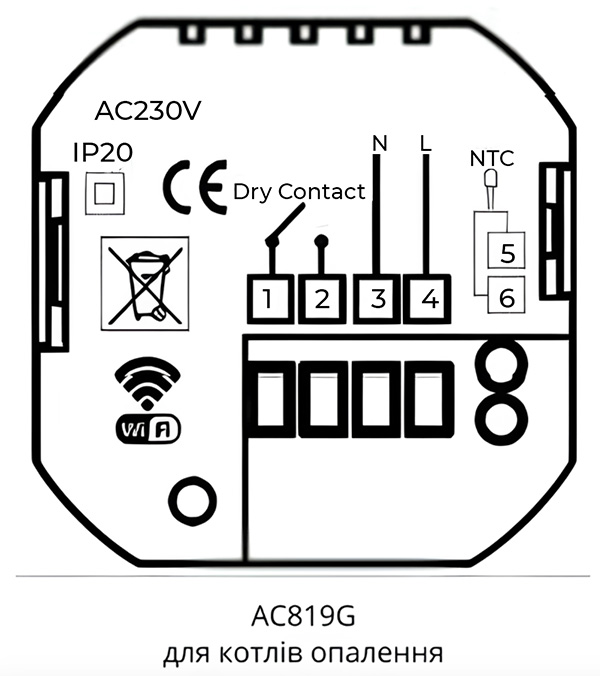

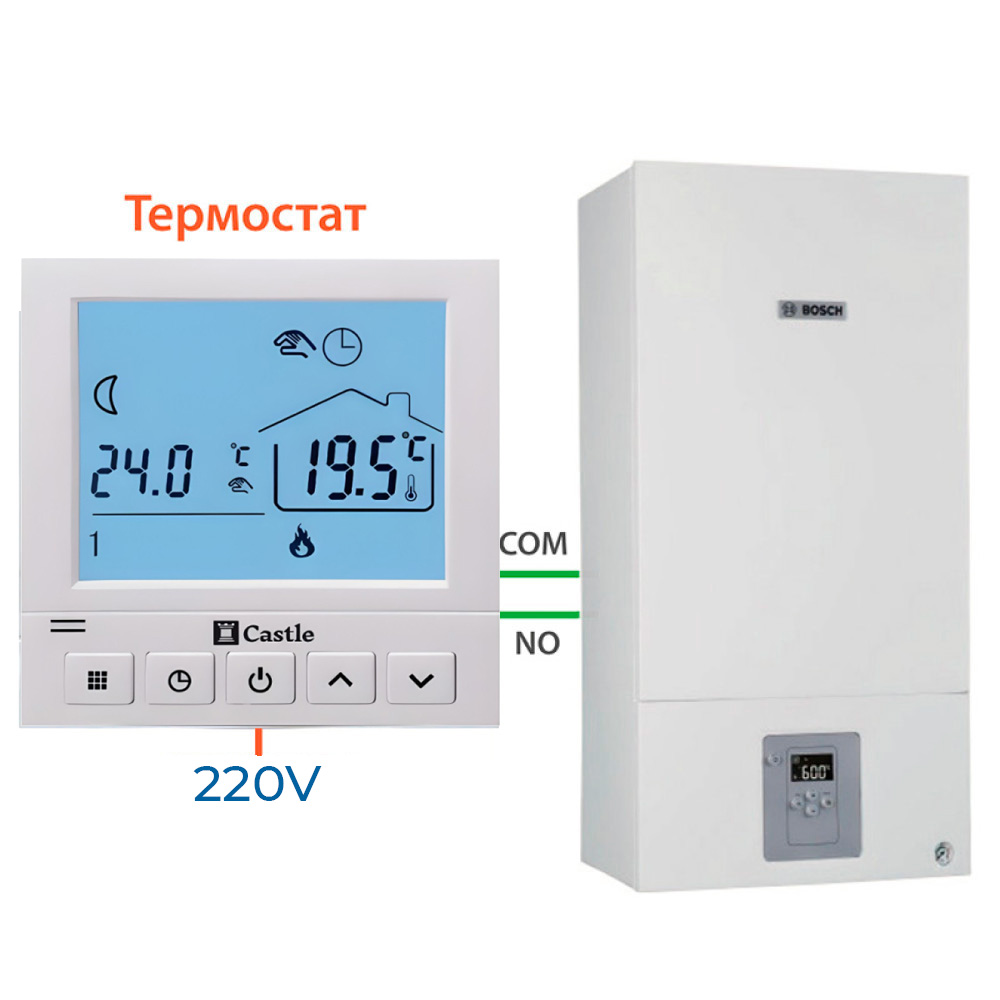

СХЕМА ПІДКЛЮЧЕННЯ Castle AC819G

Попередження:  Монтаж та підключення терморегулятора повинен проводити кваліфікований електрик.  Не допускайте потрапляння води, вологи, бруду та інших забруднень у терморегулятор, оскільки це  може призвести до пошкодження пристрою.
