AC819 Терморегулятор програмований для теплої підлоги

Опис AC819 Терморегулятор програмований для теплої підлоги

AC819 терморегулятор з програмованим тижневим циклом виготовляється з трьома варіантами потужності 16A, 20A та 30A. (версія 30A має достатньо велику силову частину, тому встановлюється в глубокий подвійний підрозетник).

Терморегулятор має програмний режим, який дозволяє змінювати температуру в приміщенні 6 разів на день відповідно до заданої події.  Можливість вибору режиму ручного чи програмного контролю. Терморегулятор рекомендується для керування обігрівом електричної теплої підлоги.

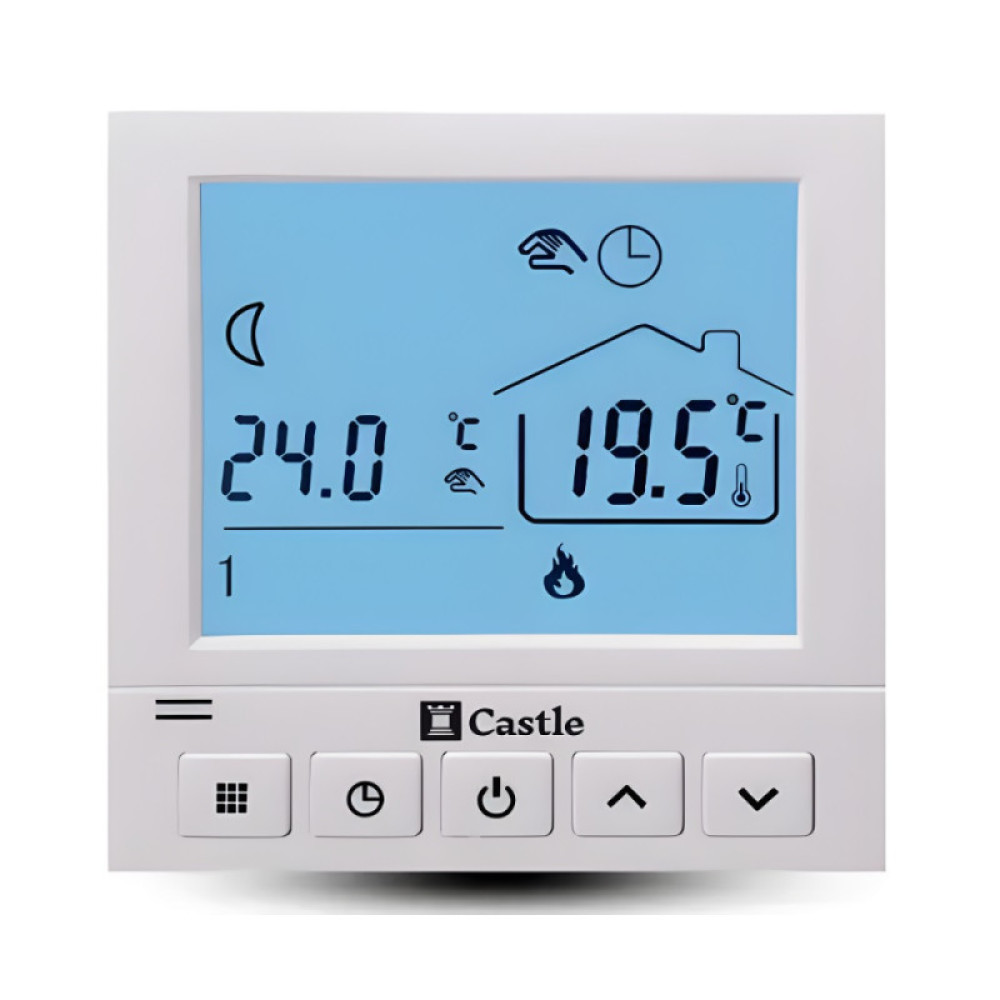

Символи та позначення на дисплеї термостату AC819

1. Програмований період
2. Встановлення температури
3. День тижня
4. Ручний режим
5. Програмований режим
6. Кімнатна температура
7. Обігрів
8. Блокування

Функції терморегулятору (режими роботи пристрою)

Ручний режим - керування пристроєм вручну.

Програмований режим - може контролюватись автоматично за заданим часом та температурою (з шістьма різними часами та відповідною температурою) див. нижче:

Одночасне відображення значків ручного та програмного режиму - для режиму керування за часом натисніть одночасно кнопки вгору (4) та вниз (5). Режим програмування зміниться на цей режим. Поточний часовий режим знаходиться під контролем ручного режиму, і він автоматично повернеться до режиму програмування, коли настане час наступного періоду.

Функції кнопок термостату AC819

• 1 Увімкнення/вимкнення пристрою
• 2 Режими - для зміни ручного режиму або режиму програмування.
• 3 Час - натисніть цю кнопку протягом короткого часу,  щоб змінити налаштування часу. Налаштування хвилин - налаштування годинника - встановлен- ня дня тижня. Натисніть, щоб перейти до наступного кроку, та для параметра вгору і вниз. Щоб завершити та зберегти налаштування, зачекайте 10 секунд.
• 4 Вгору для збільшення пов'язаних параметрів або налаштування робочого режиму.
• 5 Вниз, зменшіть відповідні параметри або налаштуйте режим роботи.

Увімкнувши живлення, натисніть і утримуйте протягом 5 секунд кнопки час (3) та живлення (1), щоб перейти в режим щотижневого програмування та встановити наступне: встановлення часу першого-шостого періоду з понеділка по п'ятницю в робочі дні, та окремо налаштовуються вихідні дні субота на неділя.  Натисніть після встановлення будь-якого параме- тра, потім перейдіть до наступного кроку для налашту- вання параметрів за допомогою кнопок та. Кожен крок триває 1 хвилину і записуватиметься протягом 10 секунд.

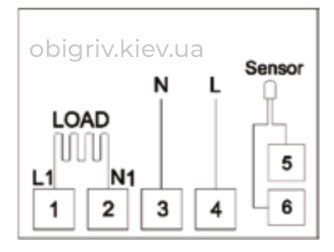

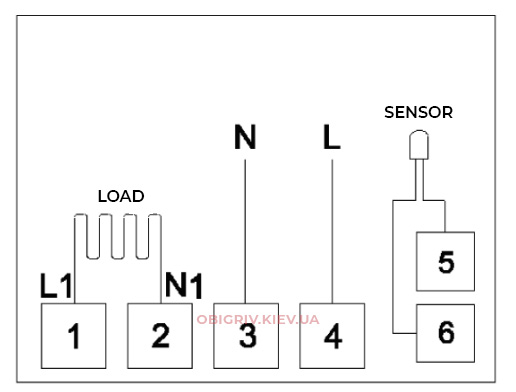

СХЕМА ПІДКЛЮЧЕННЯ

Попередження:  Монтаж та підключення терморегулятора повинен проводити кваліфікований електрик.  Не допускайте потрапляння води, вологи, бруду та інших забруднень у терморегулятор, оскільки це  може призвести до пошкодження пристрою.
