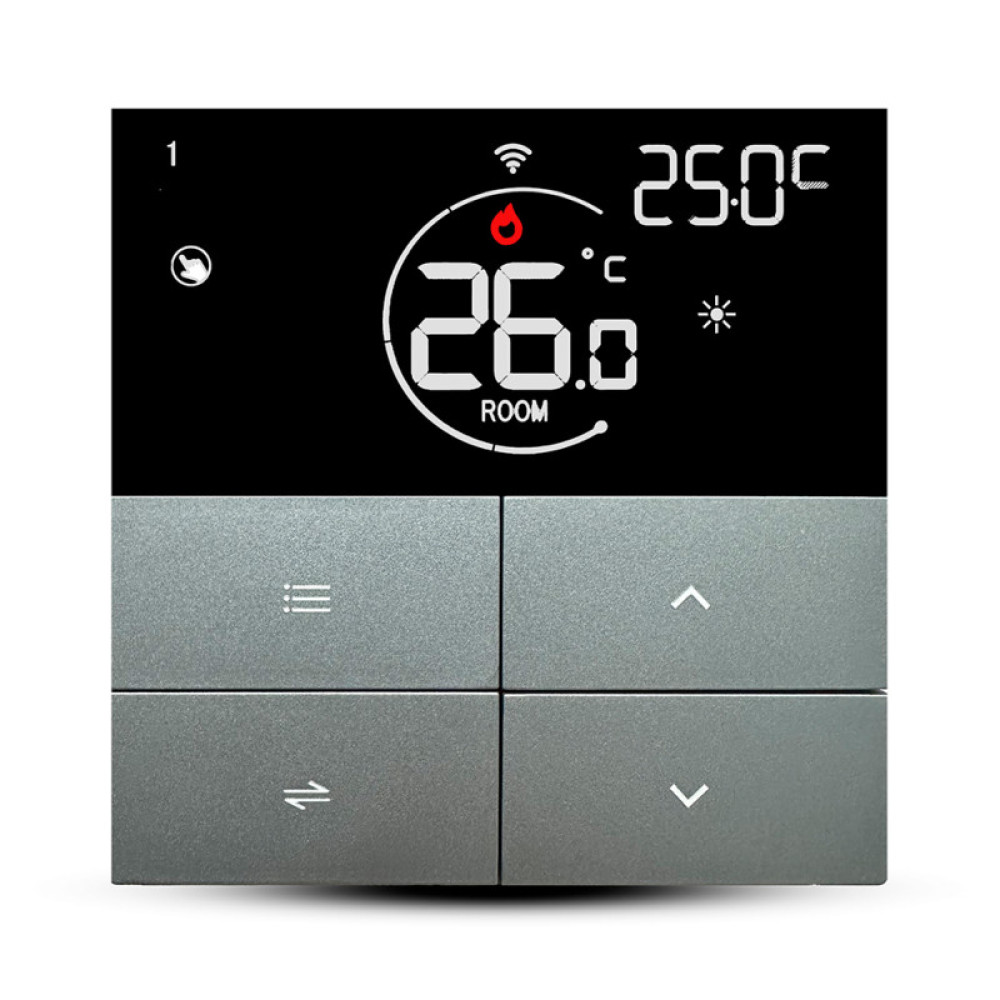

AC630H Терморегулятор програмований для теплої підлоги

Опис AC630H Терморегулятор програмований для теплої підлоги

Кімнатний програмний терморегулятор для електричної теплої підлоги АС630Н з функцією роботи обігріву за розкладом, можна встановити шість періодів роботи на добу та відповідну температуру опалення на кожен період часу, окремо налаштовуються вихідні та робочі дні.

Має два датчики температури (повітря та підлоги), може працювати за показниками одного з них, підтримує корисні функції такі як: блокування клавіатури, визначення відкритого вікна (провітрювання), захист від замерзання або режим відпустка (підтримка мінімальної температури, коли нікого немає вдома).

Призначення терморегулятору AC630H

пристрій призначений для керування електричною теплою підлогою на основі:

• Нагрівального кабелю
• Нагрівальних матів
• Інфрачервоної плівки

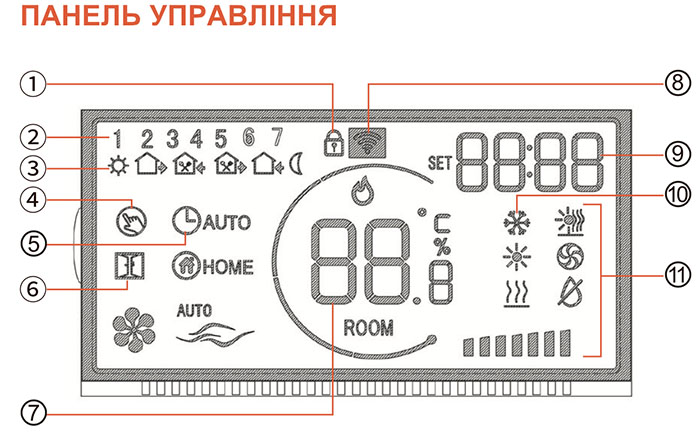

Максимально інформативний дисплей термостату AC630H

1. Блокування клавіатури
2. День тижня
3. № періоду, час доби (програмований режим)
4. Ручний режим роботи

5. Програмований режим роботи

6. Функція визначення відкритого вікна

7. Поточна температура
8. Індикатор WI-FI (якщо підтримується)
9. Годинник
10. Режим захисту від замерзання

11. Функції в цій моделі не використуваються

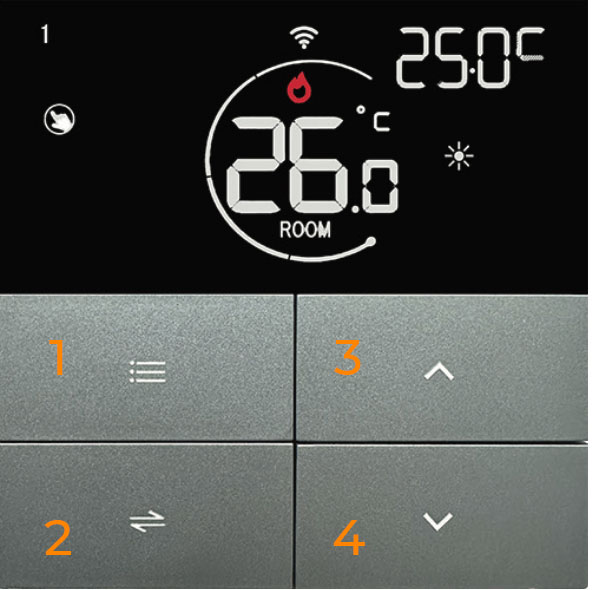

Функції кнопок термостату Castle AC630H

1. Кнопка "1" - ввімкнення/вимкнення та перемикання режимів роботи (ручний або програмний).
2. Налаштування розкладу роботи (програмний режим): у ввімкненому стані утримуйте кнопки "1" та "4" для входу в налаштування
3. Налаштування годинника утримуйте кнопку "2" протягом 5 секунд, щоб увійти в налаштування годинника
4. Клавіші додавання/зменшення параметрів: ПЛЮС МІНУС.

Програмований режим - автоматична зміна температури в залежності від періоду доби

На кожний день можна встановити 6 періодів часу та різну температуру для них.

Для налаштування розкладу роботи, в увімкненому стані терморегулятора натисніть та утримуйте 5 секунд кнопки "1" та "4". Далі щоб змінити годину/хвилину/температуру першого періоду доби, натисніть кнопку "1", щоб змінити період часу/хвилину/температуру скористайтесь кнопками «3» або «4» дані зберігаються автоматично (після 10 секунд). Решта періодів регулюються послідовно відповідно до описаної вище операції.

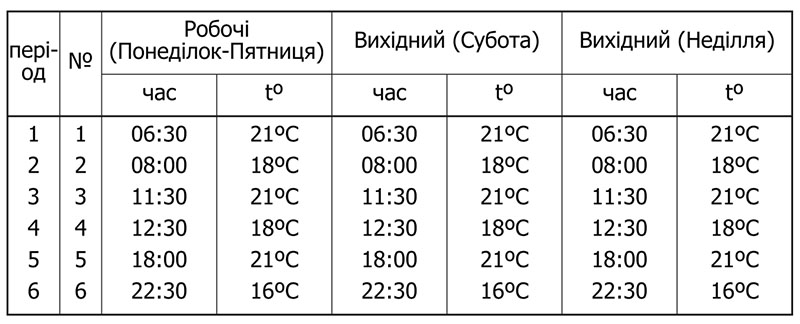

Нижче приведено приклад налаштування періодів часу та температури обігріву в програмному режимі:

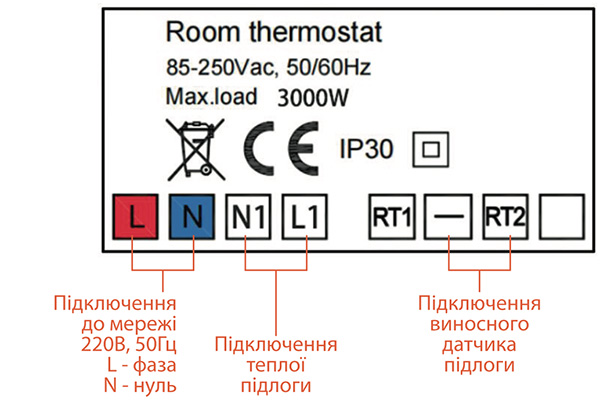

Схема підключення терморегулятору

Попередження: монтаж та підключення терморегулятора повинен проводити кваліфікований електрик. Не допускайте потрапляння води, вологи, бруду та інших забруднень у терморегулятор, оскільки це  може призвести до пошкодження пристрою.

Теморегулятор може працювати від:

1. Вбудованого в корпус датчику повітря
2. Виносного датчику температури підлоги
3. Двох датчиків одночасно

Для вибору потрібного датчику в розширених налаштуваннях оберіть: датчик температури повітря (IN), датчик температури підлоги (OUT), обидва датчики (AL1).
