AC308H Терморегулятор механічний для теплої підлоги (сумісний Asfora, Unica)

Опис AC308H Терморегулятор механічний для теплої підлоги (сумісний Asfora, Unica)

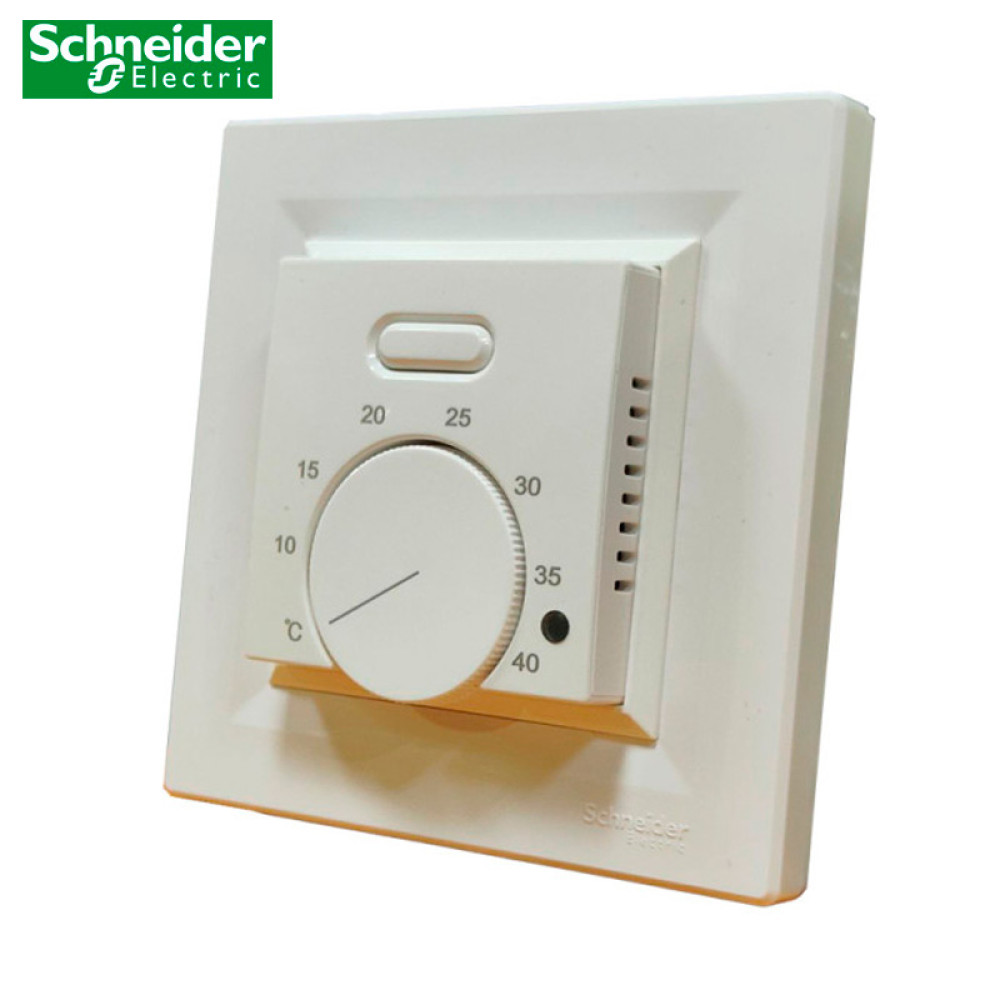

Ультратонкий ручний механічний терморегулятор AC308H призначений для керування нагрівом електричної теплої підлоги або іншими електронагрівальними приладами. Товщина регулятора всього 35 мм, а глибина занурення у стіну Всього 12 мм. Надійний термостат з виносним датчиком температури в комлекті.

Керування температурою здійснюється за допомогою коліщатка на передній частині приладу. Має індикатор роботи який змінює свій колір в залежності від статусу роботи обігріву або сповіщає про помилку.

МОНТАЖ ЗОВНІШНЬОГО ДАТЧИКА ТЕМПЕРАТУРИ

Для коректної роботи системи теплої підлоги, помістить корпус зовнішнього термодатчика під підлогу у верхньому слою бетонного шару (плиткового клею), при використанні кабельної теплої підлоги, сурово по середені між витками нагрівального кабелю, так щоб провід датчика не перетинав нагрівальний кабель.

Рекомендується термодатчик розміщувати у гофротрубі, щоб була можливість, при потребі, його витягнути та замінити. Кабель датчика можна подовжити до 50м. аналогічним по товщині і структури проводом.

Несправність датчика

На термостаті загориться зелене світло, коли зовнішній датчик від'єднано або виникла його несправність.

Рекомендоване місце встановлення терморегулятора

Термостат опалення повинен бути встановлений на стіні де зручно ним керувати, і в зоні де потрібно вимірювати температу- ру приміщення. Попередження: на місце монтажу не повинно впливати інші джерела тепла (наприклад, сонячне світло), потік повітря через відкриті двері та вікна або температура зовнішньої прохолодної стіни.

Установка температури обігріву

Заводський діапазон регулювання температури за замовчуванням становить +5 - +40°С.  Температура, що вказана на терморегуляторі, може незначним чином відрізнятися від фактичної температури підлоги. Температура підлоги налаштовується за допомогою коліщатка на лицевій частині терморегулятора для теплої підлоги AC308.

Схема підключення терморегулятору AC308

ВАЖЛИВО!!!  ПОТРІБНО СУВОРО ДОТРИМУВАТИСЯ  СХЕМИ ПІДКЛЮЧЕННЯ, ОСОБЛИВО СЛІДКУВАТИ ЗА ПІДКЛЮЧЕННЯМ ФАЗИ ЖИВЛЕННЯ ГНІЗДО L1

Умови при яких терморегулятор знімається з гарантії:

• експлуатація виробу відбувалася з перевищенням технічних паспортних даних пристрою, чи не були дотримані правила, норми та рекомендації інструкції зі встановлення та експлуатації пристрою;
• неправильним підключенням проводів у роз'єми терморегулятора;
• на будь-якій частині виробу виявлено сліди механічних пошкоджень (тріщин, деформацій, порізів тощо), або потрапляння пилу, вологи чи рідини, або потрапляння комах у середину пристрою;
• пошкодження спричинено електричною напругою або струмом, які перевищують паспортні значення, неправильним чи необережним поводженням із виробом, недотриманням інструкції зі встановлення та експлуатації, неправильним підключенням.
